Наземні станції керування БПЛА та ретранслятори

Наземний ретранслятор — це проміжний вузол зв’язку між оператором і БПЛА, який приймає відеосигнал від дрона та передає команди керування у зворотному напрямку. Такі системи використовуються для збільшення дальності польоту та стабілізації зв’язку в умовах складного рельєфу або радіоперешкод. Ретранслятори допомагають оператору працювати з укриття та підтримувати контроль над FPV-дроном на великій дистанції.

Наземні станції та ретранслятори серії «Віщун» підтримують роботу FPV-дронів на дистанції до 25 км залежно від умов місцевості, висоти антен і типу обладнання. Бездротовий зв’язок між оператором і ретранслятором може працювати на відстані до 1 км за умови прямої видимості. Використання телескопічної щогли допомагає покращити стабільність сигналу та зменшити втрати зв’язку.

Наземна станція приймає відеосигнал від дрона через антени, обробляє його та передає оператору на монітор або FPV-окуляри. Одночасно система ретранслює команди керування від пілота до дрона через бездротовий канал зв’язку. Використання виносних антен і щогли дозволяє покращити якість сигналу та стабільність роботи комплексу у польових умовах.

До комплексу «Віщун-К1» входять наземна станція «Віщун-НС1», ретранслятор «Віщун-5.8», телескопічна щогла, антени, акумулятори, кабелі підключення та зарядний пристрій. Комплект також містить допоміжні елементи для швидкого монтажу та роботи системи. Така комплектація дозволяє швидко розгорнути повноцінний вузол зв’язку для керування дроном.

Автономність роботи залежить від конкретної моделі та конфігурації обладнання. Ретранслятор «Віщун-5.8» підтримує автономну роботу до 8 годин, а наземна станція «Віщун-НС1» до 6 годин від комплектних акумуляторів. Такий запас часу дозволяє використовувати системи під час тривалих польотних змін без постійного підключення до мережі.

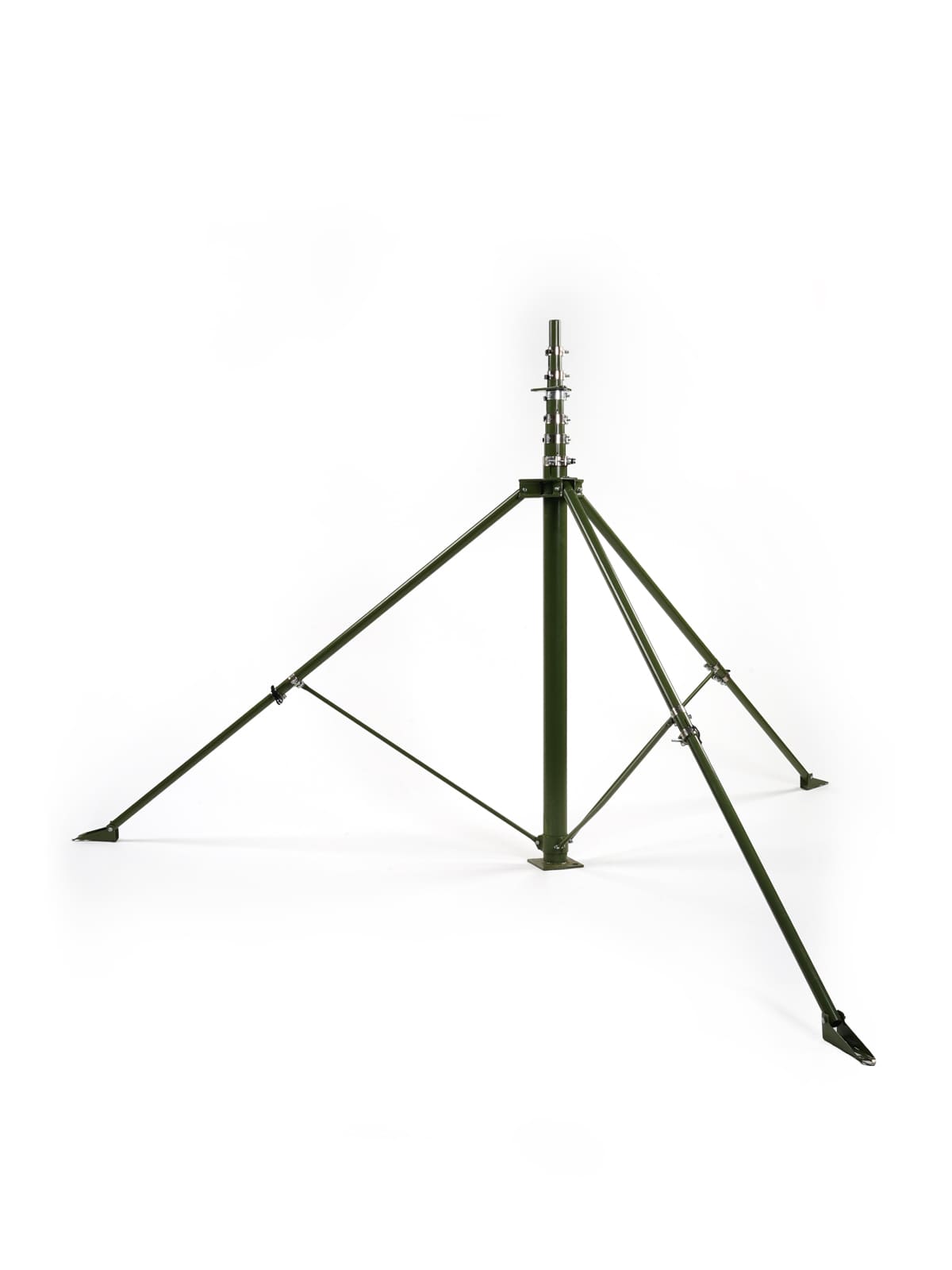

Телескопічна щогла використовується для підняття антен, ретрансляторів та іншого обладнання на висоту до 9 метрів. Підняття системи дозволяє покращити якість сигналу, розширити радіус дії та зменшити вплив перешкод. Щогла підходить для мобільних позицій, швидкого розгортання та роботи у польових умовах.

Наземні станції «Віщун» підтримують роботу у діапазонах 5.8 GHz та 1.2 GHz залежно від конфігурації системи. Для передачі та прийому сигналу використовуються антени TrueRC, FOXEER Pagoda Pro та приймачі SKYZONE Steadyview X 5G. Деякі комплекси також підтримують підключення модулів ELRS, TBS або Lora для адаптації під різні формати зв’язку.

Під час вибору наземного ретранслятора потрібно враховувати дальність польоту, тип дронів, частотний діапазон і формат використання комплексу. Для мобільних груп важливими є автономність, швидкість розгортання та компактність системи. Також варто звертати увагу на підтримку ретрансляції відеосигналу, сумісність із антенами та можливість роботи в умовах радіоперешкод.

Наземна станція керування використовується для прийому відеосигналу від БПЛА та передачі команд від оператора до дрона. Наземний ретранслятор працює як проміжний вузол зв’язку між оператором і БПЛА, допомагаючи збільшити дальність та стабільність сигналу. Наприклад, «Віщун-НС1» виконує функції станції керування, а «Віщун-5.8» використовується для ретрансляції сигналу на великій дистанції.

Комплекси «Віщун-К1» та «Віщун-К1Б» мають схожу архітектуру й включають наземну станцію керування, ретранслятор та телескопічну щоглу. Основна відмінність полягає в антенному обладнанні та дальності дії. «Віщун-К1» забезпечує стабільне керування FPV-дронами на дистанції до 25 км, тоді як «Віщун-К1Б» оснащений антенами з більшим коефіцієнтом підсилення та підтримує роботу БПЛА літакового типу, зокрема «Бебрадрон», на відстані до 45 км. Вибір комплексу залежить від типу безпілотника, необхідної дальності зв’язку та умов застосування.

Бездротовий лінк дозволяє оператору працювати на відстані до 1 км від ретранслятора або наземної станції. Це допомагає організувати робоче місце у безпечній зоні та зменшити ризики для екіпажу під час роботи з БПЛА.

Чим вище встановлена антена, тим менший вплив рельєфу місцевості, рослинності та штучних перешкод на якість сигналу. Саме тому наземні станції ретрансляції використовуються разом із телескопічною щоглою висотою до 9 метрів, що дозволяє покращити стабільність відеозв’язку та збільшити радіус роботи.

Наземні станції ретрансляції від BlueBird Tech створені для швидкого польового розгортання. Після встановлення щогли, антен і підключення живлення система готова до роботи протягом кількох хвилин, що особливо важливо для мобільних груп та оперативної зміни позицій.

Наземні станції «Віщун-НС1», ретранслятори «Віщун-5.8», комплекси «Віщун-К1», «Віщун-К1Б» та телескопічні щогли можна придбати через офіційні канали BlueBird Tech. Під час вибору важливо враховувати дальність роботи, тип БПЛА, умови використання та необхідний рівень автономності.
